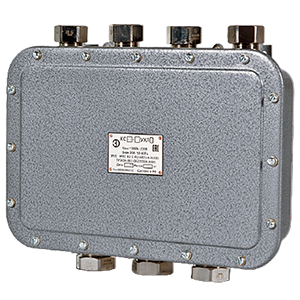

КС-24-25-УХЛ2 коробка соединительная

Предназначены для соединения и разветвления вторичных и силовых электрических цепей напряжением до 400В переменного тока и до 230В постоянного тока, выполняемых кабелями (проводами) с медными и алюминиевыми жилами сечением 1,5...6мм², эксплуатируемых как внутри, так и снаружи помещений. Состоят из корпуса и крышки, соединенных друг с другом винтами. В корпусе установлены винтовые контактные зажимы. Снаружи и внутри коробки имеются зажимы заземления. Для подвода кабелей на корпусе устанавливаются пластмассовые сальники, металлические кабельные вводы или пластмассовые уплотнительные втулки. В зависимости от количества вводов и контактных зажимов, а также диаметра кабеля, корпуса могут быть трех типоразмеров. Материал изготовления: сталь с эмалевым покрытием. Степень защиты: IР65. Номинальный ток: 20А. Диаметр подводимых кабелей: 4...42мм. В обозначении указывается: Модель (КС - коробка соединительная); Количество винтовых контактных зажимов (12, 24, 36, 48); Условное обозначение вводного устройства (1 - привёртный пластмассовый сальник, 2 - втулка пластмассовая уплотнительная, 3 - стальной кабельный ввод, 4 - латунный кабельный ввод); Условное обозначение исполнения коробки по сочетанию количества вводов и диаметров вводимых кабелей (0, 1, 2, 3, 4, 5, 6, 7, 8, 9); Климатическое исполнение (УХЛ1 - для коробок с металлическими кабельными вводами, УХЛ2 – для коробок с пластмассовыми сальниками или втулками).
