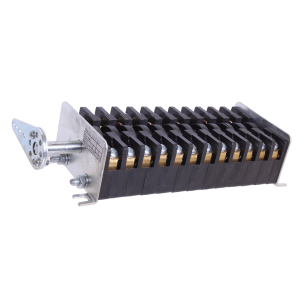

КСА-12-исп.1.2.2-60 блок-контакт

Устройства коммутирующие типа КСА предназначены для коммутации низковольтных вспомогательных цепей: сигнальных, аварийных, блокировочных, управления и других вторичных цепей. КСА также работают в составе приводов разъединителей и заземлителей. Контакт КСА представляет собой пакетный переключатель, состоящий из наборных секций. Одна секция обеспечивает одно соединение. Каждая секция отделена от других межсекционными пластинами-изоляторами, между которыми с двух сторон установлены контактные группы. Клипса контактной группы состоит из подвижного и неподвижного контактов, соединенных между собой штифтом. Клипсы оснащены пружинами, обеспечивающими надежное примыкание подвижного контакта к центральному вращающемуся контакту. Внутри секций вращаются коммутирующие колеса, замыкающее обе клипсы каждой контактной группы между собой. Колеса насажены на общий шестигранный вал. Такая конструкция позволяет получить коммутационные положения любой из секций с разными шагами (30°, 60°, 90°, 120°, 180°). С передней и задней сторон секции сжаты металлическими пластинами, создающими жесткую конструкцию и обеспечивающими крепление КСА к приводу. Структура обозначения: Исполнение по количеству контактных групп (КСА-6, КСА-4, КСА-6, КСА-8, КСА-10, КСА-12); Исполнение по способу монтажа (1 - на лапках, 2 - на фланце, 3 - комбинированный); Код наличия насадки-кольца на валу управления (1 - вал без насадки с отверстием d4мм под шплинт, 2 - на торце вала наклепано кольцо с крепежными отверстиями); Код наличия рычага и расстояния на нем от центра вала до центра отверстия крепления тяги (1 - рычаг с одним отверстием на растоянии 33мм; 2 - рычаг с четырьмя отверстиями на растоянии 25мм, 35мм, 43мм и 49мм; 3 - рычаг с одним отверстием на расстоянии 95мм); Угол поворота вала, при котором происходит размыкание четных и замыкание нечетных контактных групп (30°, 60°, 90°, 120°, 180°).
