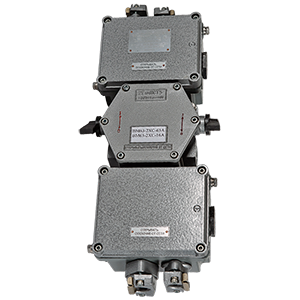

Предназначены для распределения электрической энергии и защиты силовых и осветительных электрических сетей переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности. Конструктивно состоят из отделения коммутации и отделения вводов-выводов. В отделении коммутации расположены автоматические выключатели, включение и отключение которых осуществляется рукояткой, находящейся снаружи оболочки. Отделение вводов-выводов состоит из одной или двух коробок, оснащенных кабельными вводами. Маркировка взрывозащиты: 2ExdeIICT5Gc. Степень защиты: IР65. Номинальное напряжение: 400В. Температура окружающей среды: -60...+40°С. Климатическое исполнение: УХЛ1. В обозначении указывается: Модель (МКВ - модуль коммутации взрывозащищенный); Исполнение (1 - с одним двухполюсным автоматическим выключателем с УЗО, 2 - с двумя двухполюсными автоматическими выключателями, 3 - с одним трехполюсным автоматическим выключателем, 4 - с одним четырехполюсным автоматическим выключателем); Номинальный ток в А (10, 13, 16, 20, 25, 32, 40, 50, 63); Номинальный отключающий дифференциальный ток в mA для МКВ1 (10, 30) или Номинальный ток второго автомата в А для МКВ2 (10, 13, 16, 20, 25, 32, 40, 50, 63); Климатическое исполнение (УХЛ1, УХЛ2).
