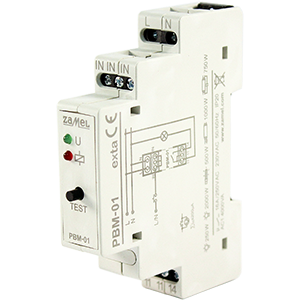

Предназначено для управления освещением или любым другим оборудованием при помощи параллельно подключенных однополюсных кнопок. Очередное нажатие любой из кнопок приводит к включению или выключению устройств, подключенных к выходным зажимам. Управляющие входы Set и Reset обеспечивают центральное управление группой реле. Управляющим импульсом на вход IN может быть сигнал с линии L или N, а входы S и R только с линии L. Применение внутренней памяти преобразователя bistabilnym позволяет запоминать его текущего состояния в случае пропадания питания. Контакты питания: L, N. Номинальное напряжение питания: ~230В, 50Гц. Номинальный потребляемы ток: 24мА. Индикатор напряжения питания: LED зеленый. Контакты управления: IN, IN, IN. Контакты центрального управления: Set, Reset. Управляющий ток: 930мкA. Индикатор реле: LED красный. Контроль работы реле: кнопка TEST. Параметры контактов реле (1NO): 16А, ~250В, 4000ВА. Сечение подключаемых проводов: 0,2...2,5мм2. Рабочая температура: -20...+45гр.С. Крепление: на DIN шину TH35. Степень защиты: IP20. Класс защиты: II. Категория по перенапряжению: II. Размеры: одномодульный корпус (17,5мм), 90x17,5x66мм. Вес: 0,078кг.
