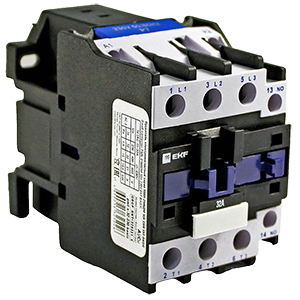

Предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сети переменного тока частотой 50/60Гц с напряжением до 660В, а также для дистанционного управления электрическими цепями, в которых ток включения равен номинальному току нагрузки. Cостоят из корпуса, неподвижных контактов и подвижных контактов подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе пускателя возникает магнитное поле, которое замыкает контакты, преодолевая сопротивление пружины. При снятии напряжения с катушки управления пружина размыкает контакты. Возможна коммутация как алюминиевым, так и медным проводом. Количество нормально разомкнутых силовых контактов: 3. Количество вспомогательных нормально разомкнутых контактов: 1. Номинальный рабочий ток при 3ф.~400В: 32А. Номинальный рабочий ток при 1ф.~400В: 50А. Номинальное напряжение питания цепи управления: ~195,5...253В. Номинальная коммутируемая мощность при ~400В: 15кВт.
