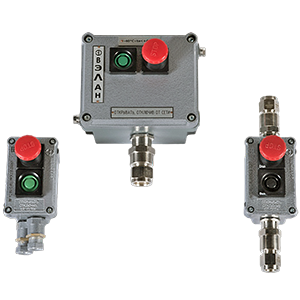

ПОК-Н-ВЭЛ1.1-1ПЧ(2NO)-0-(Н-3-М25)х1-ХЛ1 пост управления кнопочный

Предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с этими электроприводами. Конструктивно состоят из корпуса и крышки, на которых, в соотвествии со схемой заказа, устанавливают кабельные вводы, кнопки, переключатели, светодиодные индикаторы, устройства КИПиА и т.д. Каждая кнопка стандартно имеет пару контактов: «1NO+1NC». Корпус и крышка могут быть изготовлены из ударопрочной пластмассы, алюминиевого сплава, нержавеющей стали, стали с антикоррозионным покрытием и иметь различные габариты. Степень защиты: IР66. Номинальное напряжение: ~380В, =230В. В обозначении указывается: Модель (ПОК – пост общепромышленный кнопочный); Обозначение используемой оболочки и ее габарит (ОЭАП - из пластика, ОЭАМ - из алюминия, ОЭАН - из нержавеющей стали, ОЭАС - из стали с покрытием); Количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n - количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации, С – грибовидная кнопка «СТОП», х – код цвета кнопки (Л - зеленый, С - синий, К - красный, Ж - желтый, Ч - черный); Код общепромышленного исполнения (0); Количество и тип переключателей по схеме ПA(X)xn, где П - переключатель, А - номинальный ток (12, 20, 25), Х - номер коммутационной схемы, n - количество переключателей; Количество и цвет индикаторов световых по схеме nX(U), где n - количество индикаторов, Х - код цвета (Л - зеленый, С - синий, К - красный, Ж - желтый, Б - белый, Р - оранжевый), U - напряжение питания; Измерительный прибор по схеме Р(Х/Х/Х), где Р – код типа прибора (А - амперметр, В - вольтметр), Х – характеристики прибора (модель, шкала, ток подключения); Количество и тип клеммных зажимов по схеме А/nП, где А - номинальный ток, n - количество клемм, П - индекс применения пружинных клемм (для винтовых клемм не указывается); Количество и тип кабельных вводов, и сторона их установки по схеме d×n(Х), где d - тип ввода; n - количество; Х - расположение на корпусе оболочки (А - слева, В - сверху, С – справа, сторона D не указывается); Климатическое исполнение (В1, У1, ХЛ1, ОМ1, Т1). При отсутствии того или иного элемента в схеме заказа поста соответствующий фрагмент в обозначении не указывается.
