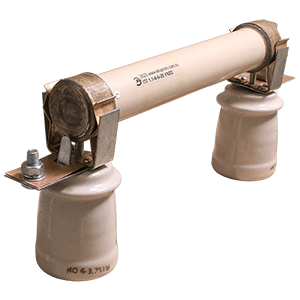

Высоковольтные токоограничивающие предохранители с кварцевым наполнителем предназначены для защиты от токов короткого замыкания и токов перегрузок силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение 6кВ. Отключение тока короткого замыкания в предохранителях с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя. Предохранитель состоит из следующих элементов: патрон (заменяемый элемент) ПТ1.1-6-5-20 - 1шт., контакт К01-10 - 2шт., опорный изолятор ИО-6-3,75-I - 2шт. Изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного устройства. Класс напряжения: 6кВ. Номинальный ток: 5А. Номинальный ток отсечки: 20А. Климатическое исполнение: У3 (УХЛ3). Диаметр: 55мм. Длина: 312мм. Вес: 3,9кг.
