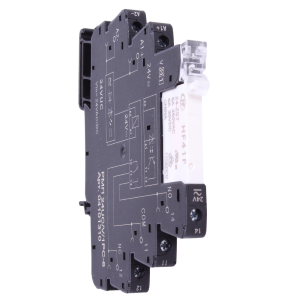

Релейные модули предназначены для обеспечения гальванической развязки периферийных устройств и контроллеров, а также для преобразования уровней дискретных сигналов. Конструктивно выполняются в виде сборки из двух крупноузловых элементов: съемного реле в герметичном пластиковом корпусе и цоколя - основания реле, служащего для коммутации контактов реле с внешними электрическими цепями и установки модуля на монтажную DIN-рейку. Индикация состояния: светодиод зеленого цвета. Модули рассчитаны на эксплуатацию внутри шкафов автоматики и распределительных щитов. Монтаж: на DIN-рейку. Подключение внешних электрических цепей: винтовые клеммы. Сечение подключаемых проводников: 0,14...2,5мм2. Материал контактов: AgSnO2 (тугоплавкий). Максимальный длительный допустимый коммутируемый ток: 6A. Коммутируемое напряжение: ~250B, =30B. Количество групп переключающих контактов (общий, закрытый, открытый): 1. Управляющее напряжение: ~/=24B. Напряжение срабатывания/отпускания: ~16В/~5В, =20В/=6В. Ток срабатывания/отпускания: ~8,5мА/~2,0мА, =5,0мА/=1,0мА. Время срабатывания: не более 6мс. Время отпускания: не более 40мс. Максимальная частота коммутаций (при номинальной нагрузке): 0,1Гц. Степень защиты: IP20. Температурный диапазон эксплуатации: -40...+60°С. Габаритные размеры: 6,4х90х88мм. Вес: 0,035кг.
