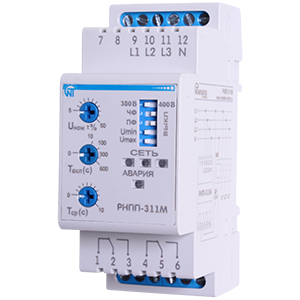

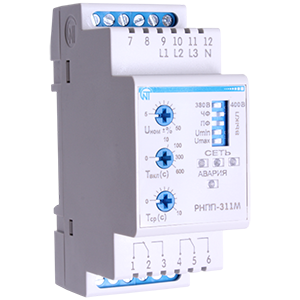

РНПП-311М реле напряжения, перекоса и последовательности фаз

Предназначено для контроля допустимого уровня напряжения, правильного чередования и отсутствия слипания фаз, полнофазности и симметричности сетевого напряжения (перекоса фаз); для отключения нагрузки при некачественном сетевом напряжении, для контроля качества сетевого напряжения после отключения нагрузки и автоматического повторного включения после восстановления параметров напряжения; для индицирования аварии при возникновении аварийной ситуации и индикации наличия напряжения на каждой фазе. Контроль ноля осуществляется косвенным методом. Предусмотрена возможность регулировки порога срабатывания по напряжению, времени автоматического повторного включения и времени задержки срабатывания защиты; выбора напряжения контролируемой сети (380В или 400В) и набора защитных функций. Номинальное линейное / фазное напряжение сети: 380В/220В, 400В/230В. Частота сети: 45...65Гц. Диапазон регулирования порога срабатывания по максимальному / минимальному напряжению питания: 5...50% от номинального напряжения. Диапазон регулирования времени срабатывания защиты: 0...10с. Диапазон регулирования времени автоматического повторного включения: 0...600с. Фиксированная задержка срабатывания по минимальному напряжению: 12с. Время срабатывания при обрыве одной из фаз, с, не более 0,2 Время готовности при подаче напряжения питания: не более 0,2с. Величина определения перекоса фаз: 60В. Гистерезис по напряжению: 5...6В. Гистерезис по перекосу фаз: 5...6В. Точность определения порога срабатывания по напряжению: не более 3В. Точность определения перекоса фаз: не более 2%. Потребляемая мощность: не более 1,2Вт. Максимальный коммутируемый ток выходных контактов: 5А. Номинальный режим работы: продолжительный. Степень защиты лицевой панели: IP40. Степень защиты клеммника: IP20. Класс защиты от поражения электрическим током: II. Климатическое исполнение: УХЛ3.1. Установка: на DIN-рейку 35мм. Габаритные размеры: 90,2х36х64,5мм. Масса: 0,1кг.
