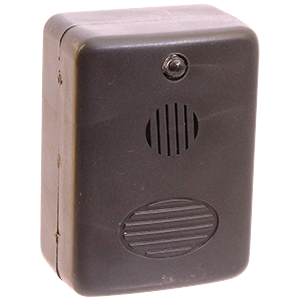

Предназначен для предупреждения персонала, работающего на воздушных линиях электропередачи, о приближении к проводам, находящимся под напряжением 6...10кВ, на потенцально опасное расстояние (менее 2м). Чувствительность сигнализатора такова, что предупредительный светозвуковой сигнал подается только при приближении работника к проводам при подъеме на опору воздушной линии, и не подается при нахождении работника на земле. Сигнализатор также может применяться для работы в распределительных устройствах 6...10кВ, при этом сигнал будет подаваться только при открытой дверце ячейки. Принцип действия основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Сигнализатор выполнен в диэлектрическом корпусе, на задней поверхности которого размещен прижим для крепления на каску. Прижим одновременно является выключателем питания и самопроверки сигнализатора. Сигнализатор включается автоматически при его установке на каску. При этом формируется короткий светозвуковой подтверждающий сигнал самоконтроля. Дистанция срабатывания (расстояние между сигнализатором и ближайшим проводом под напряжением): 0,6...2м. Сигнализатор имеет динамическую чувствительность: по мере приближения к токоведущим частям под напряжением частота светозвуковых импульсов увеличивается. Рабочее напряжение: 6...10кВ. Источник питания: =3В (на весь срок службы). Ток потребления (в дежурном режиме и в режиме сигнализации): 4мкА. Диапазон рабочих температур: -45...+45ºС. Габаритные размеры: 62х45х35мм. Вес: 0,08кг.
