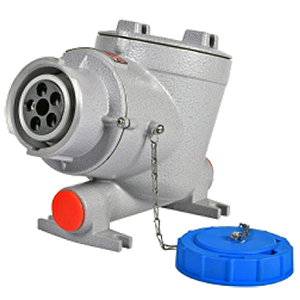

СВ-ВЭЛАН-Р-16-250-3В1 соединитель электрический взрывозащищенный

Предназначены для быстрого соединения и разъединения кабелей различных электрических машин и агрегатов между собой или с источниками питания в наземных стационарных или передвижных электрических установках постоянного и переменного тока. Конструкция обеспечивает электрическую блокировку, которая гарантирует подачу напряжения на контакты только после полного соединения вилки с розеткой и разъединение контактов только после снятия напряжения с этих контактов. Включение соединителей производится путём вставки вилки в розетку и поворотом её на 45° по часовой стрелке. Вынуть вилку из розетки можно только при нахождении переключателя в положении «OFF». Контакты заземления имеют больший диаметр, чем силовые контакты. Для различения соединителей на разные напряжения вилки и розетки имеют цветовую кодировку соединительной гайки. Вилки состоят из корпусных деталей с контактным блоком внутри, механизма фиксации и двух заглушек. Розетки состоят из корпусных деталей с контактным блоком внутри, внутреннего пакетного выключателя, крышки с уплотнением и фиксирующим винтом, трёх заглушек. Розетки предназначены для крепления на ровную поверхность и имеют внутренний и внешний болты заземления. Степень защиты: IP66. Материал корпуса: модифицированный алюминиевый сплав. В обозначении указывается: Обозначение составных частей соединителя (ВР – вилка с розеткой, В – вилка, Р – розетка); Номинальный ток в А (16, 25, 32, 63, 100, 125, 160); Номинальное напряжение в В (250 - синий цвет, 415 - красный цвет, 690 - черный цвет); Число контактов (3 - 2P+PE, 4 - 3P+PE, 5 - 3P+N+ PE); Климатическое исполнение и категория размещения (УХЛ1, ОМ1, В1).
