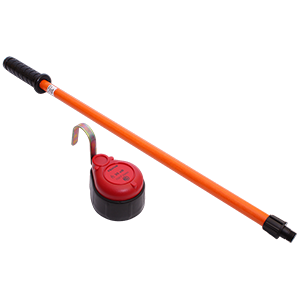

Однополюсный указатель высокого напряжения предназначен для определения наличия или отсутствия напряжения на токоведущих частях электроустановок переменного тока 35кВ при непосредственной связи с этими частями. Кроме того, позволяет определить чередование фаз A, B, C трехфазной сети напряжением 35кВ частоты 50Гц в однополюсном режиме, что повышает безопасность и удобство работы. Указатель представляет собой однополюсное устройство с визуальной и акустической индикацией, независимыми каналом определения наличия/отсутствия напряжения и каналом определения чередования фаз. Осуществляет контроль входных цепей и индикацию состояния встроенного источника питания по нажатию кнопки «Тест». Принцип работы основыван на протекании емкостного тока. Номинальное напряжение: 35кВ. Напряжение индикации: 8,75кВ. Тип светового и звукового сигналов указателя напряжения: прерывистый с одновременным включением и выключением 2 красных светодиодов частотой не менее 1Гц. Частота звукового сигнала: 2...4кГц. Максимальное время определения фазы: 15с. Частота сети при фазировке: 48...52Гц. Номинальное напряжение батареи: 3В. (2 элемента ААА). Длина изолирующей части: 510мм. Длина рукоятки: 120мм. Температура окружающего воздуха: -45...+45гр.С. Габаритные размеры индикаторной части: ⌀80х125мм. Масса: 0,5кг.
