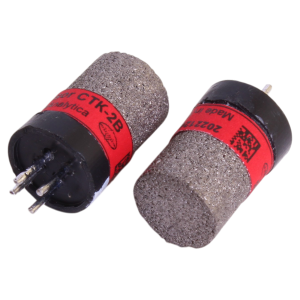

СТК-2В сенсор термокаталитический

Термокаталитический преобразователь концентрации горючих газов (метана, пропана, гексана, оксида углерода) предназначен для преобразования величины концентрации в воздухе анализируемого газа в величину электрического напряжения. Преобразователь состоит из рабочего и сравнительного элементов, помещенных в корпус из пористого материала. Принцип действия основан на изменении электрического сопротивления каталитически активного рабочего элемента, обусловленного выделением тепловой энергии при окислении на нем анализируемого газа. Выходным сигналом является величина напряжения на выходе измерительного моста, которая пропорциональна концентрации анализируемого газа в воздухе. Сенсор предназначен для использования в сигнализаторах и газоанализаторах. Диапазоны рабочих концентраций: 0...3% об. СН4, 0...1% об. С3Н8, 0...20мг/л С6Н14, 0...6% об. СО. Функциональная зависимость напряжения от концентрации: линейная. Bpемя установления выходного сигнала (T09): не более 15с. Ток потребления: не более 135мА. Температура воздуха при эксплуатации: -40...+50°C. Габаритные размеры: d10,2х15мм. Масса: 0,004кг.
