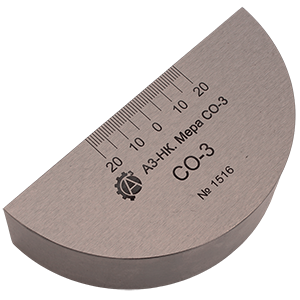

Предназначена для определения точки выхода ультразвукового луча и стрелы ультразвукового преобразователя. Также может применяться для настройки глубиномерв и определения времени распространения ультразвуковых колебаний в призме наклонного преобразователя. Представляет собой изделие в половину цилиндра, на боковой поверхности которого нанесена шкала, необходимая для определения точки ввода ультразвуковой волны. Толщина меры: не более 30мм. Шероховатость Rа рабочих поверхностей меры: не более 1,25мкм. Масса: не более 1,3кг. Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны для стали 20: 5900(±133)м/c. Каждый образец имеет маркировку и паспорт, в котором указаны сведения о конструктивных параметрах образца и материале изготовления, условия хранения. Альтернативные названия: мера СО-3 из комплекта КОУ-2 (КОУ-2М), образец СО-3, стандартный образец СО-3 из набора КОУ-2.
