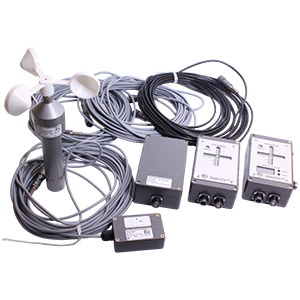

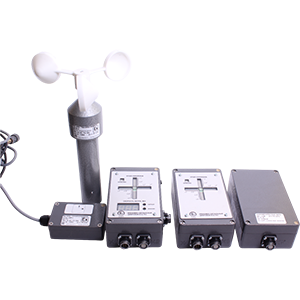

Предназначен для работы в составе мобильных подъемных агрегатов для ремонта нефтяных и газовых скважин. Применяется во взрывоопасных зонах. Функции: индикация угла наклона платформы подъемного агрегата по двум координатам; индикация скорости воздушного потока (ветра); включение внешних сигнальных и противоаварийных устройств. Состоит из следующих узлов: датчика КСЦ-ДЕх, датчика скорости ветра ДСВ-2, индикатора выносного КСЦ-1ИЕх, блока контроля КСЦ-1Ех, блока питания КСЦ-1БЕх. Маркировка взрывозащиты: блока питания КСЦ-1БЕх - [ExibGb]IIС, остальных блоков - 1ExibIIСТ3Gb. Диапазон контроля углов наклона по осям X, Y: -1,5°...0°...+1,5°. Дискретность индикации: 0,15°. Угол предельной сигнализации "ОПАСНО": 1,5°. Угол предварительной сигнализации "ВНИМАНИЕ": 1,25°. Допускаемая погрешность срабатывания прибора и индикации дискретных значений углов по осям X, Y: не более ±0,075°. Световая индикация выносного индикатора: дискретная линейная из двух перпендикулярных светодиодных линеек (оси X, Y) с 10 дискретными элементами по каждому направлению и с центральным индикатором горизонтального положения. Звуковая сигнализация: прерывистая на пороге предварительной сигнализации "ВНИМАНИЕ", непрерывная на пороге срабатывания аварийной сигнализации "ОПАСНО". Коммутация внешней цепи: замыкание контактов реле на пороге "ОПАСНО" (1,5±0,075°), размыкание контактов реле на пороге "ВНИМАНИЕ" (1,25±0,075°). Нагрузочная способность контактов реле: =32В х 5А. Диапазон индикации скорости ветра: 3,0...32м/с. Количество разрядов цифрового табло: 3. Дискретность индикации скорости ветра: 0,1м/с. Погрешность измерения: ±(0,5+0,05V)м/с, где V - скорость ветра. Напряжение питания: =18...32В. Диапазон рабочих температур: -40...+50°С. Степень защиты: датчики и выносной индикатор - IP56, блока питания - IP54.
