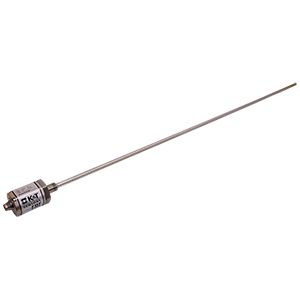

Преобразователи линейного перемещения в стержневом корпусе применяются в гидравлических механизмах. При установке в гидравлический цилиндр преобразователь должен выдерживать создаваемое в нем высокое давление. Для этого волновод размещается в стержневой трубке из ненамагничиваемой нержавеющей стали, один конец которой герметично запаян, а с другой стороны трубки установлена электроная часть преобразователя. В гидроцилиндр помещается только трубка с волноводом. Соединение трубки волновода с гидроцилиндром герметизируется уплотнительным кольцом. Маркер - постоянный магнит выполняется в виде кольца и крепится к поршню гидроцилиндра. Он перемещается вдоль волновода вместе со штоком, это позволяет измерять точное положение штока. В обозначении указывается: Тип преобразователя (KTSL); Номинальная длина измерения в мм; Код варианта выходного сигнала (А01 - 4-20мА); Серия (В1 - стержневого исполнения, для встраивания в гидроцилиндр, для ответственных применений и сложных задач); Код варианта электрического подключения (S008 - разъем М16 штекер, 8-пин); Код варианта технологического подсоединения (S1 - М18х1,5 стержень 10мм); Код варианта мертвых зон (1 - 30+60мм); Опции. Подробная информация - во вложенных файлах.
