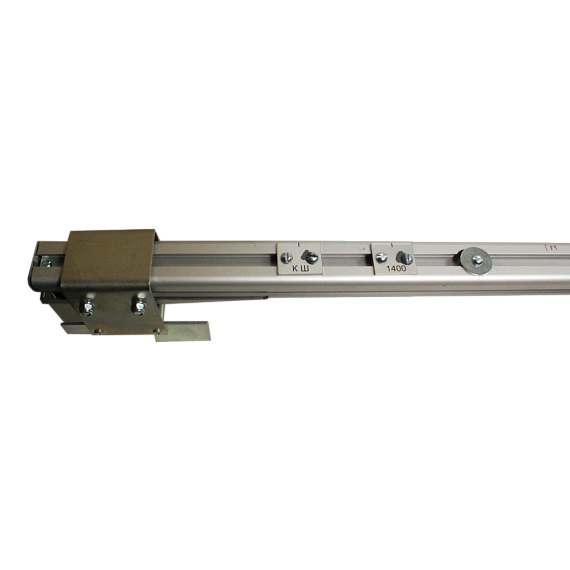

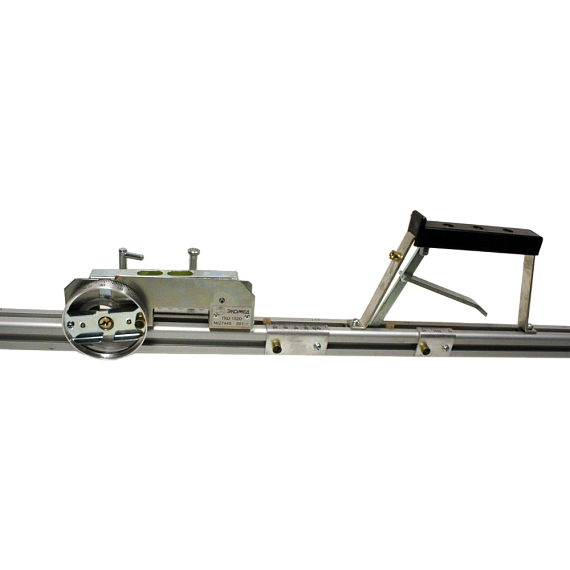

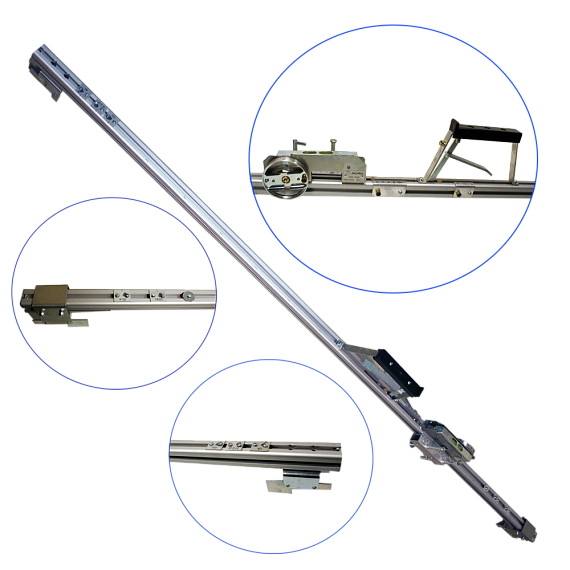

ПШ-1520 шаблон путевой

Предназанчен для измерения параметров железнодорожного пути: ширины колеи, относительного возвышения рельсов (уровня), ширины желоба, ординат переводных кривых, размеров сердечник крестовины - контррельс и контррельс - усовик, а также для определения бокового износа путевого рельса. Диапазон измерения ширины колеи: 1505...1555мм. Диапазон измерения относительного возвышения рельсов (уровня), приведенного к базе 1600мм: 0...160мм. Диапазон измерения ординат переводных кривых: 100...1500мм. Диапазон измерения расстояния сердечник крестовины - контррельс: 1472(+28)(-72)мм. Диапазон измерения расстояния контррельс - усовик: 1435±15мм. Диапазон измерения ширины желобов: 40...140мм. Диапазон значений размера бокового износа путевого рельса: 0...20мм. Пределы допускаемой основной погрешности измерения размеров: ±1мм. Пределы допускаемой дополнительной температурной погрешности в условиях эксплуатации: ±0,6мм. Цена деления линейных шкал: 1мм. Цена деления шкалы уровня: 2мм.
