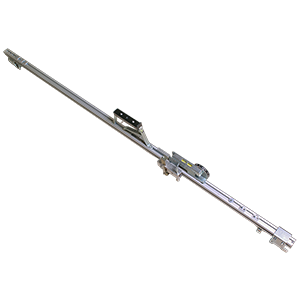

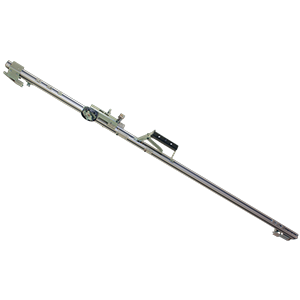

ПШ-1520В шаблон путевой

Предназначен для измерения параметров железнодорожного пути: ширины колеи, относительного возвышения рельсов (уровня), ширины желоба, ординат переводных кривых, размеров сердечник крестовины - контррельс и контррельс - усовик, определения бокового износа путевого рельса, определения понижения остряка относительно рамного рельса, определения вертикального износа сердечника и усовиков крестовины, а также определения дефектов поверхности катания рельсов. Диапазон измерения ширины колеи: 1505...1555мм. Диапазон измерения относительного возвышения рельсов (уровня), приведенного к базе 1600мм: 0...160мм. Диапазон измерения ординат переводных кривых: 100...1500мм. Диапазон измерения расстояния сердечник крестовины - контррельс: 1472(+28)(-72)мм. Диапазон измерения расстояния контррельс - усовик: 1435±15мм. Диапазон измерения ширины желобов: 40...140мм. Диапазон значений размера бокового износа путевого рельса: 0...20мм. Диапазон значений понижения остряка относительно рамного рельса: -25...+20мм. Диапазон значений вертикального износа сердечника и усовиков крестовины: 0...25мм. Диапазон значений вертикальных дефектов  поверхности катания рельсов: 0...10мм. Пределы допускаемой основной погрешности измерения размеров: ±1мм.
