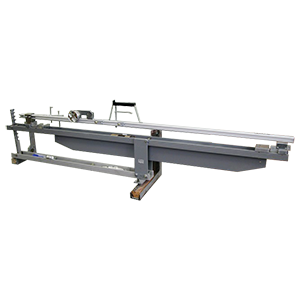

СППШ-1 стенд поверки путевых шаблонов

Предназначен для контроля и регулировки путевых шаблонов типа ПШ-1520, ПШ-1520П, ЦУП. Номинальная ширина колеи - 1520 мм. Дополнительные значения ширины колеи - 1510, 1530, 1540, 1550 мм. Уровень рельсов (приведенный к базе 1600 мм.) - 0; ±40; ±80; ±120; ±160 мм, где + - возвышение левого рельса, – - возвышение правого рельса. Ординаты переводных кривых - 110; 1420 мм. Ширина желоба - 42 мм. Расстояние контррельс-усовик - 1435 мм. Расстояние контррельс-сердечник крестовины - 1477 мм. Боковой износ путевого рельса (справочный размер) - 0 мм. Вертикальное отклонение элементов колеи - 0 мм. Погрешность воспроизведения линейных размеров ±0.3 мм. Электрическое сопротивление между изолированными клеммами и корпусом стенда не менее 50 МОм.
