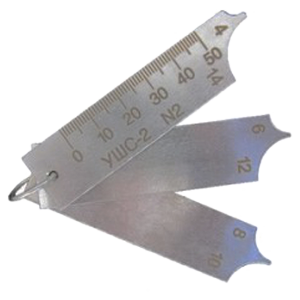

УШС-2 шаблон сварщика универсальный

Предназначен для контроля катетов угловых швов в диапазоне 4-14мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования". Контроль проводится ступенчатым методом определения до минимального зазора. Диапазон контролируемых катетов стыкового сварного шва, мм 4 - 14, вид контроля - ступенчатый, количество ступеней - 6, точность изготовления ± 0,3мм, средняя наработка на отказ не менее 1 000 условных циклов замеров. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.
