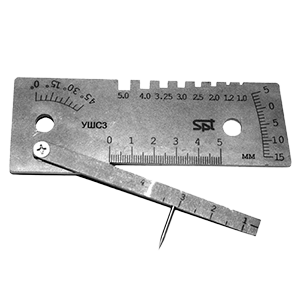

Предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва. Конструкция шаблона соответствует исполнению «У» категории 1 по ГОСТ 15150-69. Диапазон измерения глубины дефектов (вмятин, забоев), глубины разделки шва до корневого слоя, превышения кромок 0-15мм. Диапазон измерения высоты усиления шва 0-5мм. Диапазон измерения величин притупления и ширины шва 0-50мм. Диапазон измерения величин зазора 0,5-4мм. Номинальные значения диаметров электродов измеряемых шаблоном – 1; 1,2; 2; 2,5; 3; 3,25; 4; 5мм. Пределы допускаемых отклонений ширины пазов, мм: верхнее значение: для пазов до 3 мм - +0,1, для пазов 3 и 3,25 мм - +0,12, для пазов свыше 3,25 мм - +0,3, нижнее значение, мм – 0.
