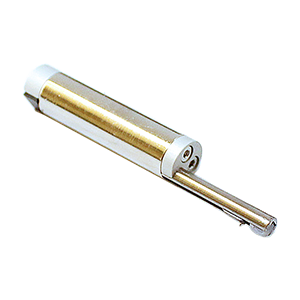

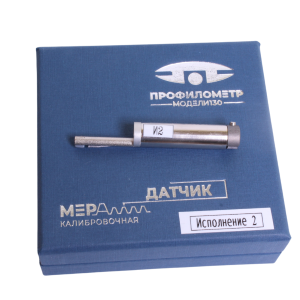

Индуктивный датчик с алмазной иглой, предназначен для измерений параметров шероховатости профиля поверностей при работе в составе профилометров Модель-130. Датчик закрепляется в электромеханическом приводе профилометра, которым он перемещается по горизонтальной измеряемой поверхности. Для обеспечения контакта датчика с измеряемой деталью в вертикальном направлении привод с датчиком устанавливается непосредственно на детали или же на стойке, на которую устанавливается деталь. Питание датчика, управление приводом, формирование и обработка сигнала и измерительной информации осуществляется от информационно-вычислительного блока, встроенного в привод. Диапазон измерений шероховатости по параметру Ra: 0,008...50мкм. Диапазон измерений шероховатости по параметру Rz: 0,05...250мкм. Диапазон измерений шероховатости по параметру RSm: 1...8000мкм.
