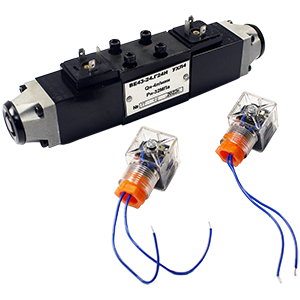

ВЕ43-24.Г24Н.УХЛ4 гидрораспределитель с электромагнитным управлением

Золотниковый распределитель с электромагнитным управлением, предназначен для управления клапанной гидроаппаратурой встраиваемого исполнения, а так же для управления потоками рабочей жидкости в гидравлических системах. Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры). Состоит из корпуса с размещенным в нем золотником и каналами напорной гидролинии, цилиндровых гидролиний и сливной гидролинии. Перемещение золотника осуществляется при помощи двух электромагнитов. При наладочных работах или в случае аварии (при обесточенных магнитах) переключение гидрораспределителя может осуществляться нажатием кнопки ручного  управления электромагнита. Условный проход: 4мм. Давление нагнетания: 320кгс/см2. Давление на сливе: не более 50кгс/см2. Номинальный перепад давления: зависимость. Поток рабочей жидкости: номинальный - 4л/мин; максимальный - 10л/мин. Продолжительность включения при номинальном режиме: 15мин. Схемное исполнение: в нейтральном положении подпор каналов цилиндровых гидролиний. Номинальное напряжение питания: 24В. Масса: 1,9кг.
