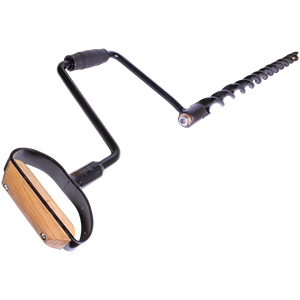

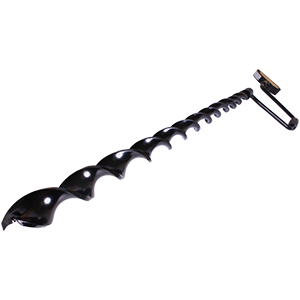

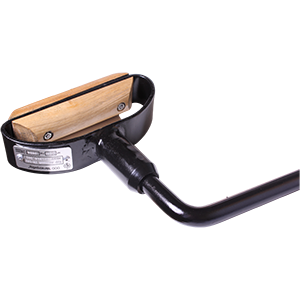

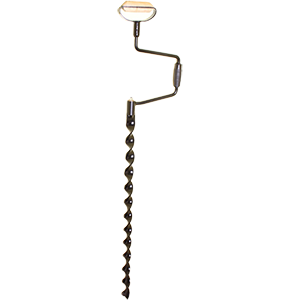

Является вспомогательным гидрологическим инструментом, предназначен для бурения отверстий в ледовом покрове водотоков при проведении ледомерных съемок и промеров глубины со льда с помощью ледомерной рейки ГР-7. Область применения: гидрология. Конструктивно состоит из спирального сверла и коловорота. Верхняя часть сверла имеет стержень с резьбой для соединения с коловоротом. Сверло изготавливается из полосовой стали, свернутой в спираль. Нижний конец сверла закален на длине 20...25мм. Режущие кромки сверла образуют угол 140°. Нижние плоскости режущих граней заточены по отношению к горизонтальной просверливаемой буром плоскости под углом 20...23°, являющимся оптимальным для бурения льда. Проверка углов заточки сверла производится шаблоном, входящим в комплект поставки. Коловорот состоит из воротка, верхней рукоятки, ручки и патрона. На верхнее плечо воротка насажена рукоятка, служащая для удержания бура при бурении. На среднее плечо одета ручка, посредством которой производится вращение коловорота. К нижнему концу воротка приварен патрон для сочленения коловорота со сверлом. Действие бура основано на врезании спирального сверла в толщу льда при вращательно-поступательном движении, сообщаемом ему посредством коловорота. Габаритные размеры: 70х24х1460мм. Масса: 4,5кг. Диаметр отверстия во льду: 42...45мм. Глубина бурения: до 1000мм. Скорость бурения; до 0,4м/мин.
