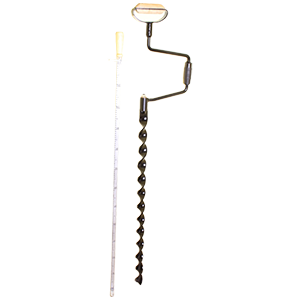

ГР-102 бур ледовый с ледомерной рейкой

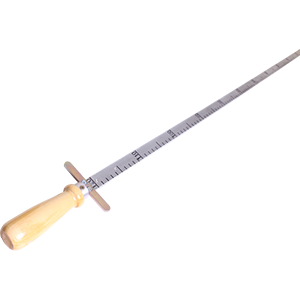

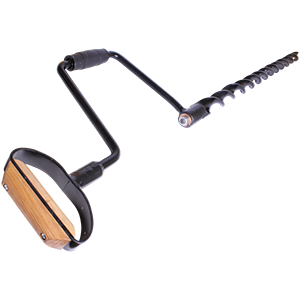

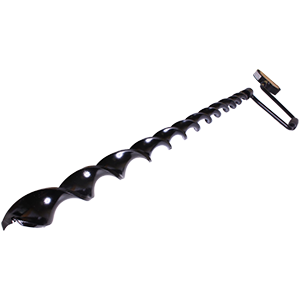

Бур ГР-102 является вспомогательным гидрологическим инструментом, предназначен для бурения отверстий в ледовом покрове водотоков при проведении ледомерных съемок и промеров глубины со льда с помощью ледомерной рейки ГР-7-I. Область применения: гидрология. Конструктивно состоит из спирального сверла и коловорота. Верхняя часть сверла имеет стержень с резьбой для соединения с коловоротом. Сверло изготавливается из полосовой стали, свернутой в спираль. Нижний конец сверла закален на длине 20...25мм. Режущие кромки сверла образуют угол 140°. Нижние плоскости режущих граней заточены по отношению к горизонтальной просверливаемой буром плоскости под углом 20...23°, являющимся оптимальным для бурения льда. Проверка углов заточки сверла производится шаблоном, входящим в комплект поставки. Коловорот состоит из воротка, верхней рукоятки, ручки и патрона. На верхнее плечо воротка насажена рукоятка, служащая для удержания бура при бурении. На среднее плечо одета ручка, посредством которой производится вращение коловорота. К нижнему концу воротка приварен патрон для сочленения коловорота со сверлом. Действие бура основано на врезании спирального сверла в толщу льда при вращательно-поступательном движении, сообщаемом ему посредством коловорота. С помощью рейки ГР-7-I через
высверленное в ледовом покрове отверстие производятся измерения толщины льда. Габаритные размеры бура ГР-102: 70х24х1460мм. Габаритные размеры рейки ГР-7-I: 1340х90х20мм. Масса бура ГР-102: 4,5кг. Масса рейки ГР-7-I: 0,8кг. Диаметр отверстия во льду: 42...45мм. Глубина бурения: до 1000мм. Скорость бурения; до 0,4м/мин.
