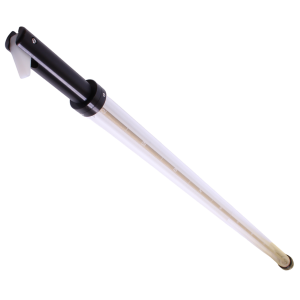

ГР-23М-01 рейка водомерная с успокоителем

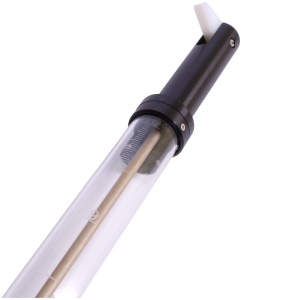

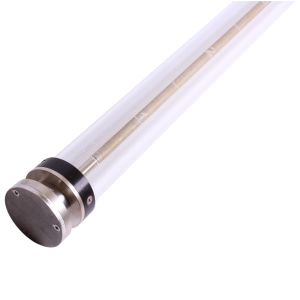

Предназначена для измерения уровня воды в водоёмах и водотоках на свайных водомерных постах при высоте волн до 0,4м. Принцип действия рейки ГР-23М-01 основан на гашении волнения в резервуаре успокоителя и отсчёте по шкале установившегося среднего уровня воды при установке рейки на головку затопленной сваи в вертикальном положении. Рейка представляет собой трубчатый резервуар из органического стекла, на который нанесена шкала с ценой деления 2мм и оцифровкой снизу вверх через 100мм. В нижнюю часть трубы вставлена втулка, защищенная металлическим подпятником. Во втулке имеются отверстия для забора воды и клапан. Вверху рейка заканчивается втулкой с установленной в нее рукояткой с рычагом, управляющим нижним клапаном. На рейку крепится планка с пузырьковым уровнем, позволяющим выравнивать рейку по вертикали при проведении измерений. В верхней части трубы также имеется отверстие для выхода воздуха при заполнении резервуара успокоителя водой и для слива воды после измерений. Для измерения уровня рейка погружается в воду с открытым клапаном. После заполнения резервуара отверстие в донной части перекрывается клапаном. Отсчет установившегося уровня производится после извлечения рейки из воды. Пределы измерения: 40...1000мм. Погрешность измерения (при высоте волн до 0,4м): ±1мм. Цена деления шкалы: 2мм. Габаритные размеры: 1150х46х90мм. Масса: 1кг.
