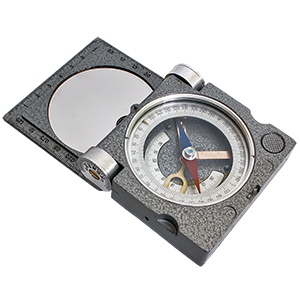

Предназначен для ориентировочного определения элементов залегания выходов пластов горных пород, ориентирования на местности, проложения съемочных маршрутов, визирования и других работ в полевых условиях. Состоит из корпуса и крышки с вырезом для визирования, выполненных из алюминиевого сплава. На внутренней стороне крышки установлено зеркало для снятия отсчетов при различных видах визирования. На корпусе имеется прорезь и мушка для горизонтального визирования на местности, а также барабан крышки, который служит для определения углов падения и направления падения горных обнажений. Число делений азимутального лимба компаса: 180. Цена деления азимутального лимба компаса: 2°. Предел определения отвесом углов наклона: 0...90°. Цена деления шкалы эклиметра компаса: 2°. Предел поворота крышки компаса: 210°. Цена деления барабана крышки компаса: 5°. Застой стрелки компаса: не более ±1°. Застой отвеса эклиметра компаса: не более ±1°. При отклонении корпуса компаса от вертикальной плоскости на 5...7°: не более ±2°. Эксцентриситет стрелки компаса: не более ±2°. Температура окружающей среды: -30...+50°С. Относительная влажность воздуха: до 80% при температуре +20°С. Габаритные размеры: 86×86×26мм. Масса компаса с футляром: 0,38кг.
