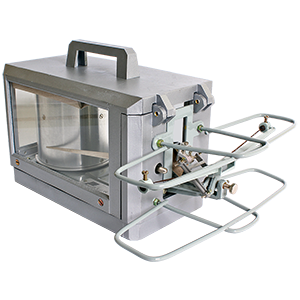

Предназначен для измерения и регистрации относительной влажности воздуха в наземных условиях. Принцип действия основан на свойстве обезжиренного человеческого волоса изменять свою длину с изменением влажности воздуха. Основные узлы: чувствительный элемент (пучок обезжиренных волос) с защитным ограждением, передаточный механизм (система дуг с осями), регистрирующая часть (стрелка с пером и барабан с часовым механизмом, корпус с основанием и откидной крышкой. Вращение барабана с надетым на него бланком диаграммным ЛМ-5 р№1083 осуществляется часовым механизмом, размещенным внутри барабана. Часовой механизм заводится специальным ключом. Продолжительность одного оборота часового механизма: 176ч. Диапазон измерения и регистрации относительной влажности воздуха: 30...100%. Основная абсолютная погрешность гигрографа при регистрации относительной влажности: не более ±10%. Основная абсолютная погрешность часового механизма за 168ч: не более 70мин. Температура окружающего воздуха: -35...+45°С. Габаритные размеры: 335х240х180мм. Масса: 2,5кг.
