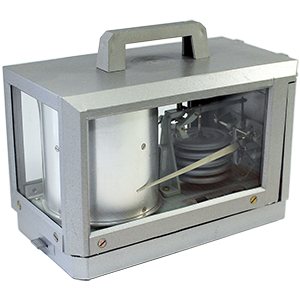

Предназначены для графической регистрации величин атмосферного давления внутри или снаружи помещения в течение некоторого интервала времени. Конструктивно состоят из прямоугольного корпуса с основанием и откидной крышкой; датчика давления с блоком анероидных коробок; температурного компенсатора; передаточного механизма - системы рычагов с осями и тягами. Регистрирующая часть состоит из стрелки с пишущим узлом и барабаном с часовым механизмом. Диапазон регистрации изменений атмосферного давления: 100гПа. Пределы регистрации изменений атмосферного давления: 780...1060гПа (допустимое); 950...1060гПа (измеряемое). Основная погрешность при температуре +20°С: ±1,5гПа. Мгновенное значение суточного хода при температуре +20°С: не более ±5мин. Основная погрешность регистрации времени при температуре +20°С: ±10мин (для суточного М-22АС за 24ч). Ширина линии записи в нормальных условиях: 0,3мм (не более 0,6мм при отклонениях).
М-22А барограф метеорологический
М-22А барографы метеорологические анероидные. Паспорт. ИЛАН.406133.002 ПС.pdf
