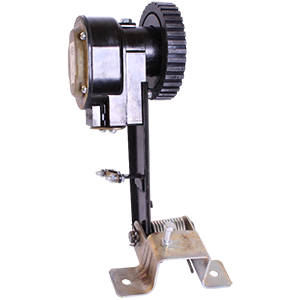

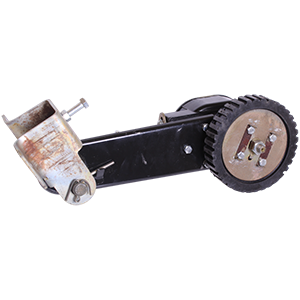

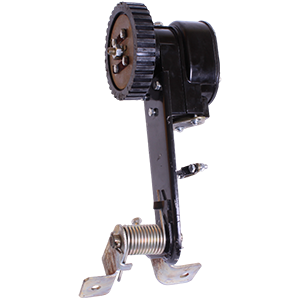

ДКС-2М датчик контроля скорости

Предназначен для получения электрического сигнала, используемого для контроля движения и скорости ленточного конвейера в аппаратуре АУК-10-1М-68, АУК-1М, АУК-10-2М-68, АУК-2М, реле скорости РСА и РС-67. Может применяться в шахтах, опасных по газу и пыли. Основой конструкции служит десятиполюсный генератор однофазного переменного тока с ротором в виде постоянного магнита и статором в виде цилиндрической катушки. Магнит ротора посажен на вал, на втором конце которого расположен приводной ролик. Ротор и статор смонтированы внутри прессованного корпуса, который соединен с рычагом и скобой крепления. Датчик болтами крепится к раме конвейера на холостой ветви. Связь датчика с лентой конвейера осуществляется путем прижатия ролика к ленте. При движении ленты вращается ролик и связанный с ним ротор, вырабатывая в обмотке статора переменную ЭДС, частота и нгапряжение которой прямо пропорциональны скорости движения ленты. Контролируемая скорость с роликом диаметром 125мм: до 3,15м/с. Вид электрического сигнала: однофазное напряжение переменного тока. Уровень сигнала на активной нагрузке 4кОм при частоте 12,5Гц: не менее 6,5В. Длина линии связи между датчиком и аппаратом контроля скорости: не более 200м.  Температура окружающей среды: -40...+40°С. Запыленность: до 550мг/м3. Маркировка взрывозащиты: РОExial. Степень защиты: IP54. Климатическое исполнение: УХЛ5. Наработка на отказ: не менее 5000ч. Масса: 4,5кг.
