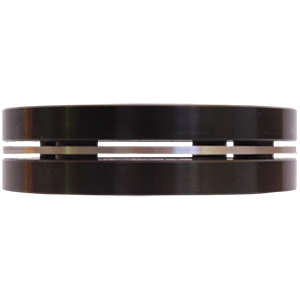

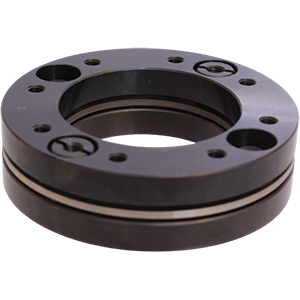

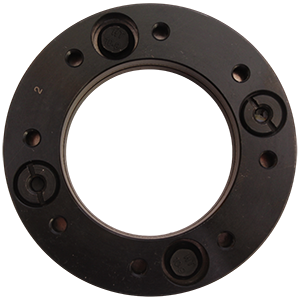

МК-01 муфта дисковая компенсационная для монтажа датчика крутящего момента

Предназначены для компенсации осевых, радиальных, угловых смещений, температурных деформаций, возникающих при монтаже и в ходе эксплуатации датчиков крутящего момента. Имеют значительную осевую и угловую податливости, при высокой крутильной жесткости. Муфты МК универсальны и могут применяться в различных областях машиностроения для передачи крутящего момента между вращающимися валами, имеющими несоосность и перекос осей. Упругий элемент: пакет дисков из нержавеющей стали. Не требуют технического обслуживания. Рекомендуемое количество муфт на один датчик типа фланец - фланец: 2шт. Номинальный крутящий момент: 0,1кНм. Максимальный крутящий момент: 0,16кНм. Допускаемое осевое смещение: 1,2мм. Осевая сила при осевом смещении: 200Н. Допускаемое угловое смещение: 0,7°. Крутильная жесткость: 0,07МНм/рад. Максимальная частота вращения: 20000об/мин. Момент инерции: 0,0006кгм2. Масса: 0,5кг. Рекомендуемый класс прочности крепежных болтов: 6.8. Рекомендуемый момент затяжки крепежных болтов: 7Нм. Установочные размеры: 8х45° отверстий М5 на окружности диаметром 66±0,10мм.
