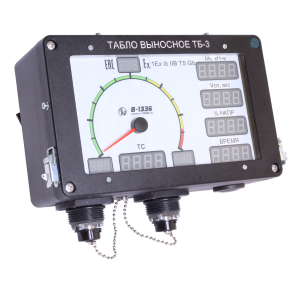

ТБ-3 модель 01М табло выносное

Предназначено для индикации различных параметров, контролируемых комплексом измерительным ИВЭ-50 во взрывоопасной зоне. Табло выносное ТБ-3 по месту включения в линию может быть как оконечным, так и проходным. На лицевой панели табло находится стрелочный индикатор и связанные с ним цифровые индикаторы: один основной - для индикации параметра и три вспомогательных - для индикации начала, середины и конца шкалы. Слева расположены цифровые индикаторы для дополнительных параметров. Кнопка "ЯРКОСТЬ" служит для последовательного перебора шести градаций яркости. Способа крепления модели с буквенным индексом "М": на мачту. На нижней стенке табло расположены разъемы "ВХОД" для подключения кабеля от прибора или предыдущего табло и "ВЫХОД" - для подключения следующего табло или пульта бурильщика.
