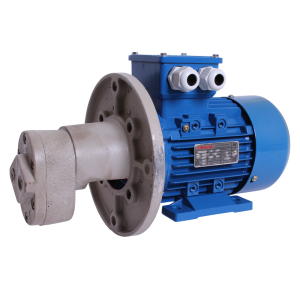

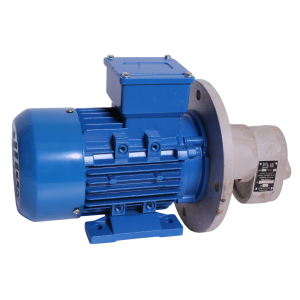

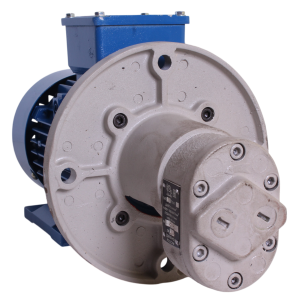

ВГ11-11 агрегат насосный шестеренный

Предназначен для нагнетания под номинальным давлением 0,5МПа (5кгя/см2) технических масел или других смазывающих жидкостей с кинематической вязкостью 17...400мм2/с (сСт), не вызывающих коррозию рабочих органов насоса. Применяется в гидравлических и смазочных системах металлообрабатывающего оборудования, прессов, подъемников и других машин. Температура перекачиваемой жидкости: +10...+55°C. Температура окружающей среды: +1...+40°C. Констукция нacocа имеет две шестерни, вращающиеся в расточках корпуса. Ведущая шестерня посажена на шпонке на ведущем валу, а ведомая свободно вращается на оси. Ось запрессована в отверстие корпуса. При вращении шестерен камера всасывания, расположенная со стороны выхода зубьев из зацепления, увеличивает свой объем и заполняется рабочей жидкостью. При входе в зацепление происходит вытеснение рабочей жидкости в камеру нагнетания и далее в гидросистему. Подвод и отвод рабочей жидкости производится при помощи входного и выходного отверстий с конической резьбой К3/8" по ГОСТ 6111-52, расположенных в крышке насоса. Агрегат состоит из соединенных между собой через упругую муфту насоса и приводного двигателя АИР63А4 Рабочий объем: 8см3. Номинальная подача: не менее 8л/мин. Коэффициент подачи: не менее 63%. КПД: не менее 30%. Давление на выходе: 0,5МПа. Давление на входе: -0,02...+0,02МПа. Частота вращения номинальная: 1450об/мин. Номинальная мощность двигателя: 0,25кВт. Масса: 7,3кг.
