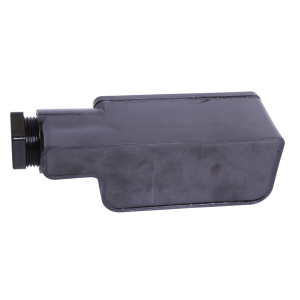

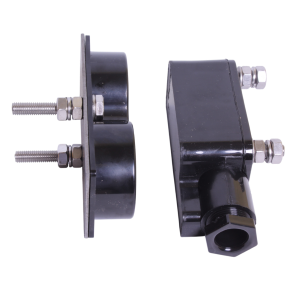

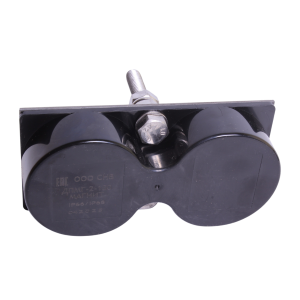

Предназначен для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при работе в составе различных охранных или технологических систем. Конструктивное исполнение: двухблочное. Блок геркона закрепляется на неподвижной части объекта, а блок магнита - на самом контролируемом объекте. При приближении блока магнита к блоку геркона происходит переключение контактов геркона в тот момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона. Контакты датчика ДПМГ-2-40 гарантированно замыкаются при расстоянии между датчиком и магнитом 40мм, и гарантированно размыкаются на расстоянии 100мм. Коммутационные параметры: напряжение - 250В, сила тока - 2А, мощность - 30Вт. Для монтажа на поверхность контролируемого объекта рекомендуется применять специальные крепежно-юстировочные кронштейны: К02 (для блока магнита) и К03 (для блока геркона). Электроподключение следует производить медным кабелем диаметром 6...10мм с сечением жил не менее 0,75мм2. Степень защиты: IP66/IP68. Климатическое исполнение: УХЛ2,5. Температура окружающего воздуха: -65...+60°С. Габаритные размеры: блока геркона - 160х55х52мм, блока магнита - 150х70х38мм. Масса: блока геркона - 0,5кг, блока магнита - 2,75мм.
