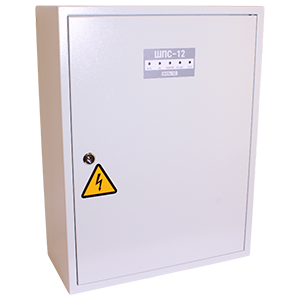

Предназначен для группового питания размещенных в нем технических средств пожарной автоматики и другого оборудования, требующего резервного электропитания напряжением =12В постоянного тока. В шкафу могут быть установлены приборы интегрированной системы охраны «Орион», а также другие, имеющие возможность крепления на DIN-рейку TH35. ШПС-12-исп.10 имеет две изолированные линии связи интерфейса RS485 для внешнего подключения к другим техническим средствам пожарной автоматики и иному оборудованию, расположенным вне корпуса шкафа. Количество входов питания: 2. Основной источник питания: сеть переменного тока 50/60Гц, ~150…253В. Резервный источник питания: =12В (батареи серии «Болид» АБ1217 или аналогичные 17Ач (2шт.). Выходное напряжение: =13,6±0,6В (при питании от сети), =13,5…9,5В (при питании от АКБ). Номинальный / максимальный ток нагрузки: 3А / 3,5А. Количество выходов питания напряжением =12В: 7. Максимальный ток по одному выходу =12В с клемм XT1...XT6: 0,65А. Максимальный ток по выходу =12В с клеммы XP3: 1,15А. Количество выходов для подключения внутренних линий RS485: 7. Количество выходов для подключения внешних изолированных линий RS485: 2. Размер буфера событий в энергонезависимой памяти: 95. Максимальная потребляемая мощность от сети: 120ВА. Максимальный потребляемый ток от сети: 0,8А. Пульсации выходного напряжения (пик-пик) при номинальном токе нагрузки: не более 100мВ. Время полного заряда разряженных АКБ: не более 36ч. Максимальный ток заряда: 0,7А. Степень защиты оболочки: IP41. Климатическое исполнение: О3. Диапазон рабочих температур: -10...+40°С. Габаритные размеры: 650х500х220мм. Масса (без АКБ): 15кг.
