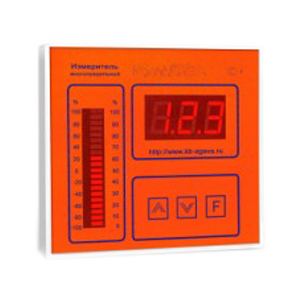

АДИ-01.7 индикатор положения МЭО

Предназначены для формирования сигналов, отображающего направление вращения выходного вала исполнительного механизма(МЭО); формирования дискретных выходных сигналов при достижении входных параметров заранее заданных значений; формирования токового сигнала 4-20мА, пропорционального входному параметру; отображения цифровой информации об угле поворота МЭО (механизм электрический однооборотный) или иного исполнительного механизма, при наличии токового или реостатного датчика положения. Измеряемый параметр: напряжение и ток. Отображение угла поворота МЭО осуществляется в относительных единицах (от 0 до 100%). Диапазон изменения тока датчика положения МЭО - от 0 до 20 мА. Диапазон изменения сопротивления резистивного датчика положения МЭО - от 0 до 100 Ом или то 0 до 1кОм. Формирования сигналов о достижении заданных углов поворота выходного вала МЭО или сигналов отображающих направление вращения выходного вала МЭО, количество уставок – 2. Напряжение питания: 24-27 В. Потребляемый ток: не более 50 мА. Степень защиты: IP20. Устройство индикации АДИ-01.7 выпущено взамен модификаций АДИ-01.2, АДИ-01.6.
