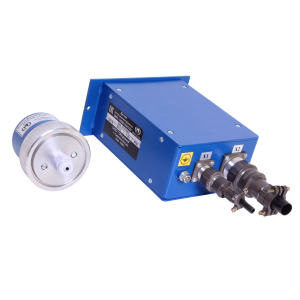

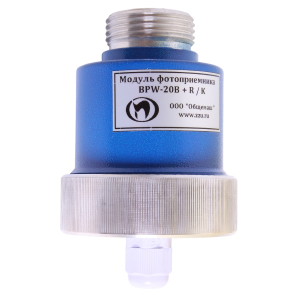

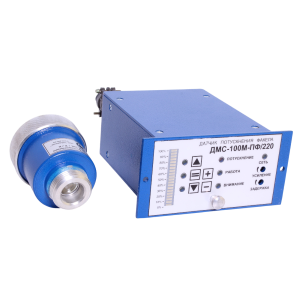

Предназначен для регистрации потускнения пламени горелки, работающей на пылеугольном или других видах топлива (например, на обводненном мазуте, низкокалорийном газе и т.д.), выдачи сигналов (переключающие контакты реле, аналоговый выход 0…5В или 4…20мА) в систему автоматики промышленного энергетического оборудования. Датчик обеспечивает: регистрацию уровня постоянной составляющей излучения факела в оптическом диапазоне 550…1040 нм; отображение уровня излучения на аналоговом индикаторе; контроль исправности цепи подключения фотоприемника на обрыв и короткое замыкание; контроль правильности подключения фотоприемника. Напряжение питания номинальное: 24 В. Потребляемая мощность: не более 7 Вт. Степень защиты: электронный блок - IP40; модуль фотоприемника в корпусе охлаждения - IP65. Габаритные размеры: электронный блок - 140х70х175мм; монтажный проём - 112х62 мм; модуль фотоприемника в корпусе охлаждения - 134х118х70 мм. Присоединительный размер модуля фотоприемника в корпусе охлаждения: труба 45х2. В комплект поставки входит: датчик ДМС-100М-ПФ (1шт.); розетка 2РМ24КПН19Г1В1 (1шт.); вилка 2РМ14КПН4Ш1В1 (1шт.); розетка 2РМ14КПН4Г1В1 (1шт.); руководство по эксплуатации (1шт. на поставляемую партию); паспорт (1шт.); модуль фотоприемника МФ-BPW20В+R в корпусе охлаждения (1шт.).
ДМС, ДПФ датчик-реле контроля пламени оптический инфракрасный
ДМС-100М-ПФ датчик потускнения факела. Руководство по эксплуатации. ОМС.100503.002-02 РЭ.pdf
