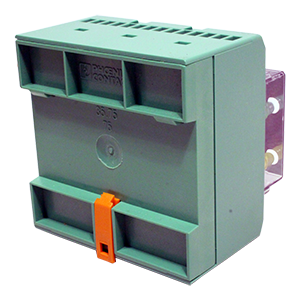

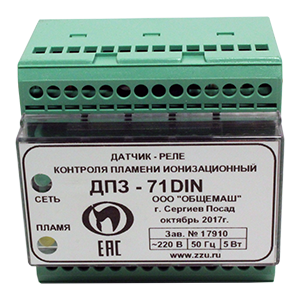

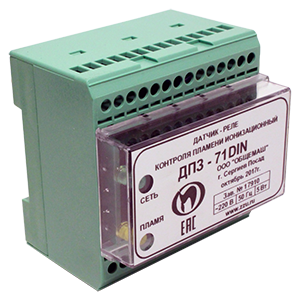

Предназначен для индикации наличия пламени и выдачи сигнала для систем автоматики промышленного энергетического оборудования. Представляет собой электронный модуль, помещенный в корпус из ударопрочной пластмассы для монтажа на DIN рейку. На лицевой панели корпуса расположены точечные светодиодные индикаторы "Пламя" (желтый) и "Сеть" (зеленый). Используемый метод контроля пламени основан на детектирующем свойстве пламени. На ионизационный зонд горелки со вторичной обмотки трансформатора подается напряжение ~230В 50Гц. При возгорании пламени появляется постоянная составляющая тока ионизации (детектирующий ток) и включается реле датчика. Максимальная длина провода от датчика-реле до ионизационного зонда: 300м. Выходной сигнал: два переключающих контакта реле. Максимальная коммутируемая мощность: 200Вт или 200ВА. Порог срабатывания датчика: детектирующий ток более 2мкА. Время срабатывания при погасании пламени: не более 2с. Степень защиты: IP20. Напряжение питания: ~220В, 50Гц. Электрическое подключение: винтовой клеммник. Потребляемая мощность: не более 5Вт. Температура окружающей среды: -40...+60°С. Габаритные размеры: 75х75х60мм. Вес: 0,35кг.
