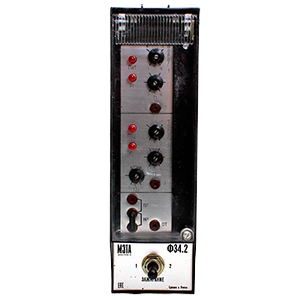

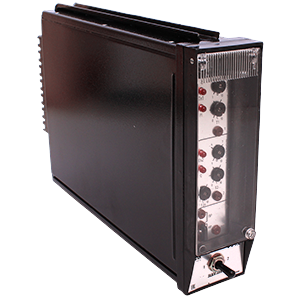

Ф-34.2 прибор контроля пламени и управления розжигом

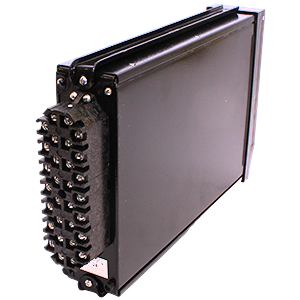

Применяется в схемах контроля пламени и автоматического розжига горелочных устройств в топочных камерах стационарных котлов и печей. Выполняет следующие функции: преобразование по двум каналам сигналов от датчиков пламени в дискретные сигналы (замыкание контактов выходных реле контроля); формирование трех выдержек времени для управления розжигом (по одной в каждом канале, а также общей для обоих каналов); формирование импульсов для управления катушкой зажигания; формирование напряжения постоянного и переменного тока для питания двух датчиков пламени. Входные сигналы: от детектирующих датчиков пламени, от ультрафиолетовых датчиков пламени, от частотных датчиков и других устройств, преобразующих сигнал о наличии пламени в напряжение постоянного тока. Выходные сигналы: замыкание контактов реле контроля пламени; изменение состояния контактов реле, управляющих розжигом; импульсы тока частотой питания для управления катушкой зажигания. Рабочая температура эксплуатации: +5...+50°С. Напряжение питания: ~220В, 50Гц. Монтаж: щитовой. Подключение: 30 клемм под винт. Габаритные размеры: 200х60х330мм. Масса: 3,3кг.
