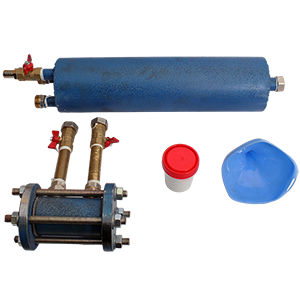

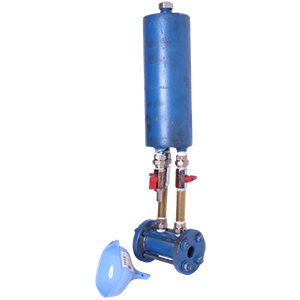

Предназначена для дозирования жидких реагентов в поток воды и автоматического поддержания постоянного отношения подачи реагента к расходу воды в течение конечного интервала времени. Может использоваться для противонакипной и противокоррозионной обработки подпиточной воды в системах теплоснабжения закрытого типа малой и средней мощности. Конструктивно состоит из сужающего устройства, соединенного патрубками (нагнетательным и всасывающим) с резервуаром для реагента. Резервуар имеет загрузочную горловину, закрываемую резьбовой крышкой, и дренажный кран для промывки. На всасывающем патрубке имеется калиброванный жиклёр. При движении потока подпиточной воды через стандартное сужающее устройство возникает перепад давления, пропорциональный квадрату расхода подпиточной воды. Этот перепад давления передаётся в контейнер с жидким реагентом, в результате чего реагент через калиброванный жиклёр поступает в магистральный поток. Расход реагента пропорционален корню квадратному от величины перепада давления и прямо пропорционален расходу подпиточной воды. Климатическое исполнение: УХЛ, для эксплуатации в закрытых отапливаемых помещениях. Рабочее давление: 588кПа. Допустимая температура реагента в резервуаре и среды в подпиточном трубопроводе: +5...+120гр.С. Допустимый интервал рН реагента: 3...12. Материалы изготовления: резервуар и патрубки - нержавеющая сталь, сужающее устройство - сталь10. При заказе необходимо указать: объем емкости для реагента (2л, 5л, 10л); условный диаметр магистрального трубопровода (25мм, 32мм, 50мм). Дополнительная комплектация: ответные фланцы, реагент.
