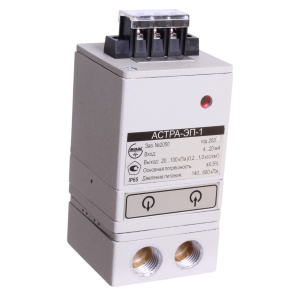

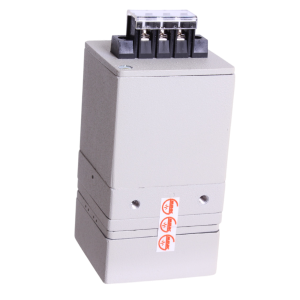

Преобразователи электропневматические аналоговые предназначены для преобразования унифицированного токового сигнала в унифицированный пневматический сигнал. Применяются в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности. Входной сигнал: 4-20мА. Электропитание: =9...36В. Расход газа питания преобразователя при +20˚С и давлении 100кПа в установившемся режиме: не более 1,6л/мин. Максимальный расход воздуха при перепаде 100кПа: не менее 32л/мин. Основная погрешность преобразования: 0,5%. Пневматическое подключение: G1/4". Температура окружающего воздуха: -25...+50°С. Степень защиты: IP65. В обозначении указывается: Модель (АСТРА-ЭП); Код выходного пневматического сигнала (1 - 20-100кПа (0,2-1,0кгс/см2), 2 - 40-200кПа (0,4-2,0кгс/cм2)); Код типа электроподключения (2 - клеммная колодка М3); Код способа монтажа (0 - по месту, 1 - на DIN-рейку); Код калибровки выходного сигнала (0 - в кПа, 1 - в кгс/см2); Код типа газа в пневмосистеме (0 или не указано - воздух, Г - природный газ).
