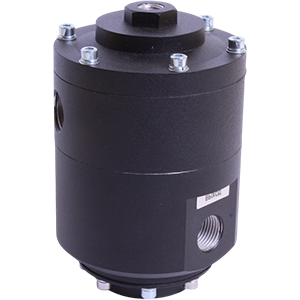

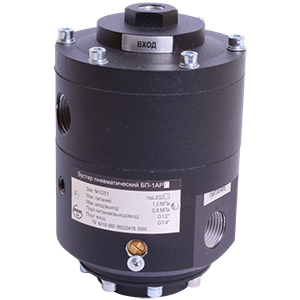

Предназначен для использования совместно с позиционером на регулирующих клапанах, работающих во взрывоопасной зоне или на взрывоопасных газовых смесях, для увеличения скорости хода клапана. Конструктивно состоит из корпуса цилиндрической формы с двумя диаметрально расположенными резьбовыми отверстиями для подсоединения давления питания и выходного давления, верхней и нижней крышек, мембранного блока и регулируемого байпасного дросселя. В верхней крышке расположено резьбовое отверстие для подключения входного давления. Кроме того, бустер дополнительно имеет два резьбовых отверстия для сброса газа. Под действием входного давления в бустере на верхней мембране возникает сила, перемещающая мембранный блок вниз. Эта сила уравновешивается выходным давлением, действующим на нижнюю мембрану мембранного блока. При перемещении мембранного блока вниз открывается клапан давления питания, а при перемещении мембранного блока вверх, клапан давления питания прикрывается и открывается клапан сброса. Соотношение выходного сигнала к выходному по давлению: 1:1. Максимальное входное давление сигнала: 800кПа. Максимальное давление питания: 1000кПа. Зона нечувствительности при давлении питания 400кПа: не более 12кПа. Коэффициент пропускной способности при подаче воздуха (Cv): не менее 2,5. Коэффициент пропускной способности при сбросе воздуха (Cv): не менее 2,1. Присоединительная резьба: внутренняя трубная коническая. Размеры резьб: питание, выход, сброс - Rc1/4”, вход - Rc1/2”. Температура окружающего воздуха: -40...+50°C. Габаритные размеры: Ø99х150мм. Масса: 2кг.
