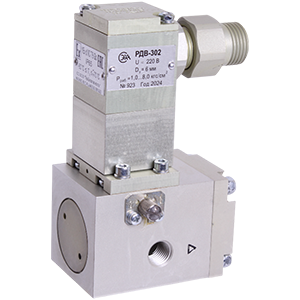

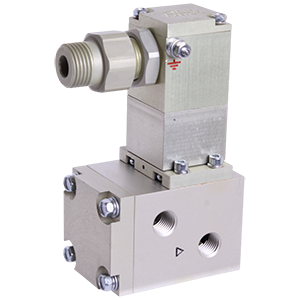

Предназначен для управления газовым потоком в пневматических линиях систем автоматического регулирования и управления технологическими процессами. Является электропневматическим устройством, открывающим пневматическую линию при включении электрического сигнала или повороте ручного дублера (нормально закрыт). Рабочее давление подается на вход пневматической части распределителя. В исходном состоянии канал, связанный с выходом - закрыт, а канал, связанный со сбросом в атмосферу - открыт. При подаче электрического сигнала электромагнит блока управления втягивает якорь, сопло управления открывается, а сопло сброса управляющего пневмосигнала закрывается, давление воздействует на мембрану пневмопривода, при этом канал, связанный с выходом - открывается, а канал, связанный со сбросом в атмосферу - закрывается. Напряжение питания: 220В. Защита кабеля: труба с резьбой G1/2". Электроподключение: клеммная колодка с винтовым зажимом. Пневматическое подключение: резьбовое присоединение. Условный проход: 6мм.
