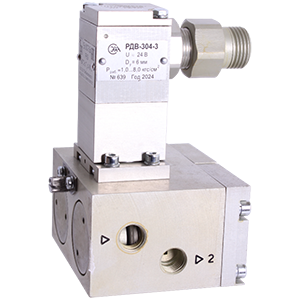

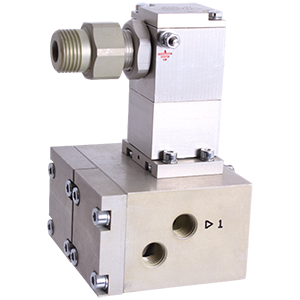

РДВ-304-3 распределитель двухпозиционный взрывозащищенный

Предназначены для управления газовым потоком в пневматических линиях систем автоматического регулирования и управления технологическими процессами. Является электропневматическим устройством, переключающим каналы пневматической линии при включении/отключении электрического сигнала или повороте ручного дублера. Рабочее давление подается на вход пневматической части распределителя. В исходном состоянии первый канал открыт, второй канал закрыт, а сброс в атмосферу закрыт для первого канала и открыт для второго. При подаче электрического сигнала электромагнит блока управления втягивает якорь, сопло управления открывается, а сопло сброса управляющего пневмосигнала закрывается, давление воздействует на мембрану пневмопривода, при этом первый канал закрывается, а второй - открывается, и сброс в атмосферу, соответственно, открывается для первого канала и закрывается для второго. Напряжение питания: 24В. Защита кабеля: труба с резьбой G1/2". Электроподключение: клеммная колодка с винтовым зажимом. Пневматическое подключение: резьбовое присоединение. Условный проход: 6мм.
