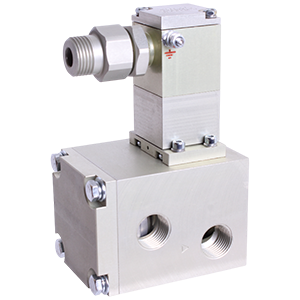

Предназначен для управления пневматическими поворотными приводами и цилиндрами в автоматизированных системах управления технологическими процессами. Применяется в химической, нефтехимической и нефтеперерабатывающей промышленности. Вид управления: электропневматический с ручным дублированием. Способу управления: с односторонним управлением и пружинным возвратом. Управление пневматической частью осуществляется электромагнитным блоком управления или ручным дублером. Блок управления должен иметь уровень взрывозащиты "взрывобезопасный", вид взрывозащиты "взрывонепроницаемая оболочка", маркировку взрывозащиты 1ЕхdIIСТ6Gb. Питающее давление подается на вход пневматической части распределителя. Рабочее давление: 1,0...8,0кгс/см2. Номинальное давление: 2,5кгс/см2. Класс загрязненности сжатого воздуха: 9 по ГОСТ 17433-80. Количество выходных каналов: 1 нормально закрытый (при подаче управляющего сигнала открывается). Условный проход: 15мм. Пропускная способность: 2,5м3/ч. Время срабатывания: не более 1с. Степень защиты: IP65. Температура окружающего воздуха: -60...+70°С. Масса: 1,4кг. Напряжение питания: ~24В/=24В. Защита кабеля: труба с резьбой G1/2". Электроподключение: клеммная колодка с пружинным зажимом WAGO. Присоединение: резьбовое.
