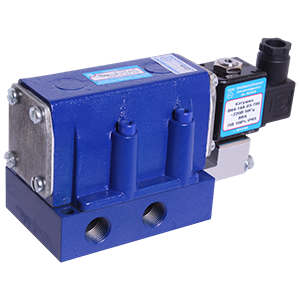

В64-24А-03-УХЛ4 пневмораспределитель

Распределители 4-х линейные двухпозиционные с односторонним электропневматическим управлением предназначены для изменения направления потока сжатого воздуха в пневматических приводах различного назначения. Конструкция распределительного устройства: плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Рабочая среда: сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10...35мм2/с (сСт) при температуре +50°С. Распределители оснащаются одним трехлинейным пневмораспределителем с электромагнитным управлением В64-14А-03-100 (клапан-пилот с устройством для ручного дублирования электрического сигнала), подключаемым к сети управления через электроконтактный разъем. Степень защиты: IP65. Структура обозначения: Модель (В64 - пневмораспределители двухпозиционные с односторонним электропневматическим управлением, с ручным дублированием); Код способа управления (2 - одностороннее с пневматическим возвратом, 3 - одностороннее с пружинным возвратом); Код условного прохода (3 - 10мм, 4 - 16мм, 5 - 20мм); Код способа присоединения пневмолиний (03 - резьбовое присоединение, с плитой с боковым расположением отверстий; 05 - стыковое нижнее, с плитой); Климатическое исполнение (УХЛ4, О4).
