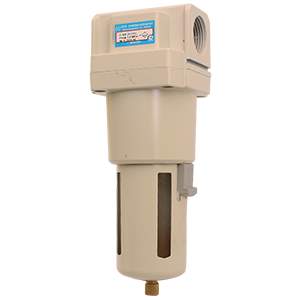

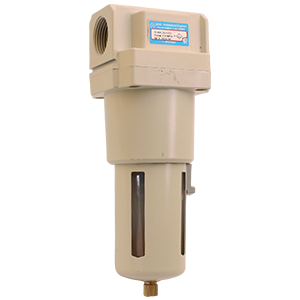

П-ФВ-25-УХЛ4 фильтр-влагоотделитель

Фильтр-влагоотделитель центробежного действия, предназначен для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц и удаления конденсата в пневмоприводах и системах промышленного оборудования различного назначения. Сжатый воздух через входное отверстие в корпусе попадает на крыльчатку и получает нисходящее вращательное движение. Капли жидкости и крупные твердые частицы под действием центробежных сил отбрасываются на стенки и опускаются вниз. Очищенный воздух через фильтрующий элемент поступает к выходному отверстию. В кожухе фильтра имеются прорези, позволяющие следить за уровнем накопившихся загрязнений в стеклянном стакане. В нижней части стакана расположено полуавтоматическое устройство для сброса конденсата, открываемое вручную или автоматически при сбросе давления. Рабочая среда: сжатый воздух, очищенный не грубее 12 класса по ГОСТ 17433. Условный проход: 25мм. Присоединение: резьбовые отверстия в корпусе G1". Давление на входе: 0,1...1,0МПа. Номинальное рабочее давление: 1МПа. Абсолютная тонкость фильтрации: 25мкм. Степень влагоотделения: не менее 90%. Номинальный расход воздуха: 7м3/мин. Номинальная вместимость резервуара: 130см3. Габаритные размеры: 90х90х247мм. Масса: 1,08кг.
