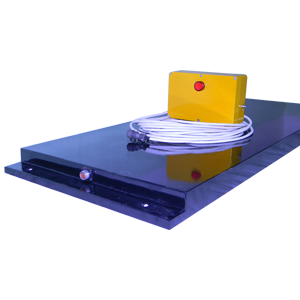

Одноуровневый конвейерный металлодетектор для клееных конвейерных лент (без металических соединительных элементов). Предназначен для обнаружения посторонних включений черных и цветных металлов в потоках неметаллических материалов, транспортируемых ленточным конвейером или вибролотком. Конструктивно состоит из магнитного датчика ДМ-1 и электронного блока БЭ-1, устанавливаемого в непосредственной близости от датчика. Блок БЭ-1 оснащен звуковой и световой сигнализацией, а так же кнопкой разблокировки. При срабатывани датчика и остановке конвейера, оператор должен подойти к детектору, проверить наличие включений металла, и нажать кнопку разблокировки детектора. Только после этой операции будет возможен запуск конвейера. По заказу потребителя электронный блок может быть изготовлен без кнопки разблокировки. В этом случае выходным сигналом металлодетектора будет являться контакт реле (НО или НЗ), с нагрузочной способностью ~220Вх2А. Скорость движения контролируемого потока: 0,1...3м/с. Напряжение питания: ~220В, 50Гц. Соединительный кабель: 4х0,75мм2. Потребляемая мощность: не более 10Вт. Степень защиты датчика магнитного: IP65. Степень защиты электронного блока: IP54. Температура окружающего воздуха: -40...+60ºС. Влажность: не более 90%. Габаритные размеры электронного блока: 220х145х80мм. Габаритные размеры магнитного датчика рассчитываются исходя из конкретных условий применения для конвейерной ленты шириной 1200мм.
МД-3 металлодетектор конвейерный
МД-3 металлодетектор конвейерный. Паспорт, Техническое описание, Опросный лист.pdf
Видео отсутствует
