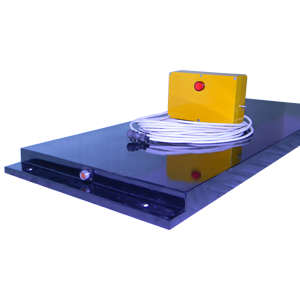

Одноуровневый конвейерный металлодетектор для конвейерных лент с металическими соединительными элементами (скобами, болтами, заклепками). Металлодетектор отключается на период прохождения участка соединения ленты (примерно 0,5м). Для этого перед металлическими соединениями на нижнюю поверхность ленты крепится сигнальная металлическая пластина 80х80мм. Металлодетектор предназначен для обнаружения посторонних включений черных и цветных металлов в потоках неметаллических материалов, транспортируемых ленточным конвейером или вибролотком. Конструктивно состоит из магнитного датчика ДМ-1 и электронного блока БЭ-1, устанавливаемого в непосредственной близости от датчика. Блок БЭ-1 оснащен звуковой и световой сигнализацией, а также кнопкой разблокировки. При срабатывани датчика и остановке конвейера, оператор должен подойти к детектору, проверить наличие включений металла, и нажать кнопку разблокировки детектора. Только после этой операции будет возможен запуск конвейера. По заказу потребителя электронный блок может быть изготовлен без кнопки разблокировки. В этом случае выходным сигналом металлодетектора будет являться контакт реле (НО или НЗ), с нагрузочной способностью ~220Вх2А. Скорость движения контролируемого потока: 0,1...3м/с. Напряжение питания: ~220В, 50Гц. Соединительный кабель: 4х0,75мм2. Потребляемая мощность: не более 10Вт. Степень защиты датчика магнитного: IP65. Степень защиты электронного блока: IP54. Температура окружающего воздуха: -40...+60ºС. Влажность: не более 90%. Габаритные размеры электронного блока: 220х145х80мм. Габаритные размеры магнитного датчика рассчитываются исходя из конкретных условий применения для конвейерной ленты шириной 750мм.
