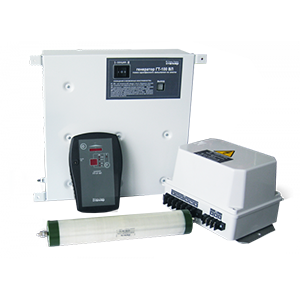

Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий однофазного замыкания на землю (ОЗЗ) и локализации места повреждения изоляции без отключения линии и позволяет проводить поиск при малых токах ОЗЗ. Комплекс состоит из генератора ГТ-100ВЛ, двух блоков согласования БС-3 и приемника ПТ-01ВЛ. Приемник без применения генератора позволяет на рабочих частотах 50 Гц и 550 Гц - производить поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты; 550 Гц - в некоторых случаях производить поиск места ОЗЗ по гармоникам токов промышленной частоты. Приемник позволяет контролировать наличие напряжения в воздушной сети 6-10 кВ по электрическому полю. Параметры генератора ГТ-100ВЛ: выходное напряжение 400В; формируемые рабочие частоты - двухчастотный, основная частота 526 Гц; отклонение от рабочей частоты не более ±1 Гц; максимальная потребляемая мощность не более 150 ВА.
